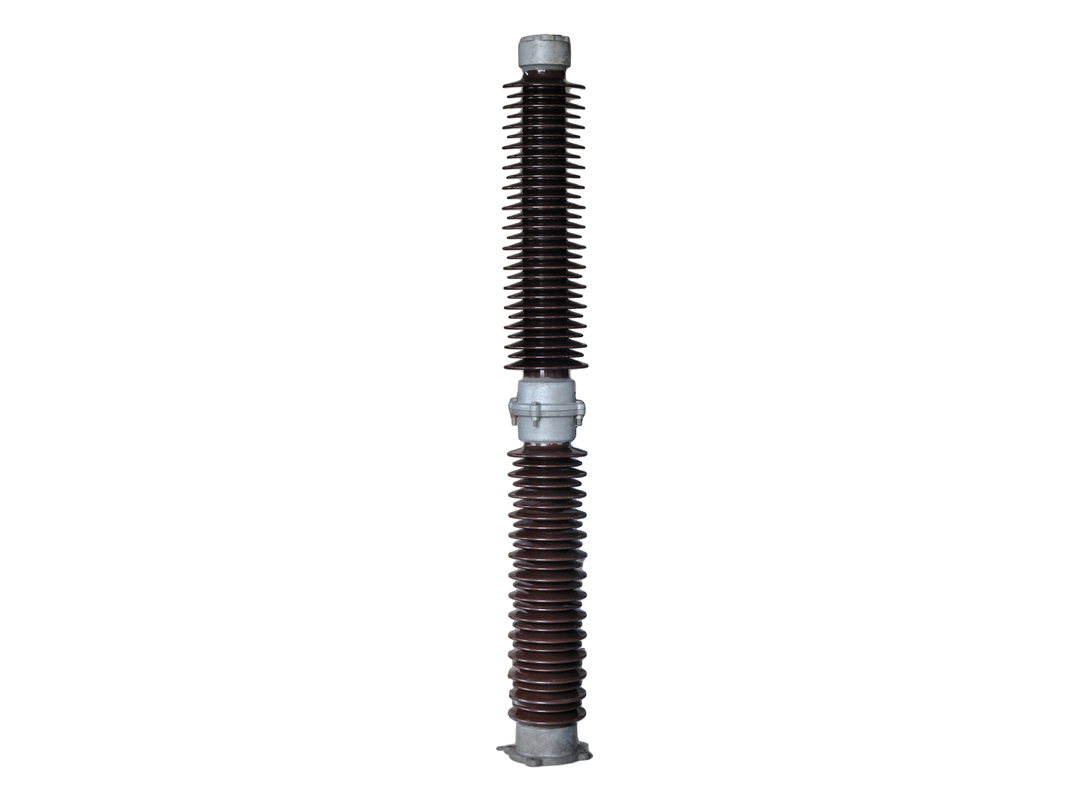

記述:
1. 私達の絶縁体は外的に帽子および基盤を付けた。非常に設計されたセメントで接合しているシステムは磁器ボディにハードウェアから負荷を均一に移す。
2. 各絶縁体ボディは十分にガラス化された磁器であるために処理された良質の粘土の原料からなされる。ボディは表面の出現を改善するために強さを加えるように艶をかけられclean-abilityを高める。
3. チョコレート色またはMunsellの灰色の艶出しは利用できる。帽子およびフランジは鉄、熱いすくい電流を通したである。叩かれる糸の穴は適切である。
指定:
|
猫。いいえ。 |
22013 |
22014 |
22015 |
22016 |
|
|
タイプ |
TR-286 |
TR-288 |
TR-308 |
TR-316 |
|
|
図いいえ。 |
6 |
7 |
8 |
9 |
|
|
表面漏れ間隔mm |
2515 |
2946 |
4191 |
5029 |
|
|
片持梁強さのkN |
7.56 |
6.23 |
6.45 |
5.56 |
|
|
引張強さのkN |
89 |
89 |
111 |
111 |
|
|
ねじりの強さN.m |
4520 |
4520 |
10170 |
10170 |
|
|
圧縮の強さのkN |
267 |
267 |
333 |
333 |
|
|
低頻度のフラッシュオーバ電圧 |
乾燥したフラッシュオーバkV |
385 |
435 |
575 |
660 |
|
ぬれたフラッシュオーバkV |
283 |
335 |
475 |
570 |
|
|
重大なインパルス フラッシオーバ電圧 |
肯定的なkV |
610 |
710 |
1010 |
1210 |
|
否定的なkV |
780 |
900 |
1240 |
1450 |
|
|
低頻度の抵抗電圧 |
乾燥した抵抗kV |
280 |
335 |
465 |
545 |
|
ぬれた抵抗kV |
230 |
275 |
385 |
455 |
|
|
衝動の抵抗Voltag kV |
550 |
650 |
900 |
1050 |
|
|
重量kg |
62 |
71 |
122 |
150 |
|
|
適当な標準:ANSI C29.9 |
|||||
設計特微:
1. このシリーズ ポストの絶縁体の磁器の部品はセメントで接合している部分のシリンダー砂が付いている固体構造である。磁器ボディはセメントによって金属部分ととらわれだった。また顧客の要求によって白いですまたは灰色である場合もある磁器の表面のブラウンの艶出し色。
2. 金属部分のための材料は錆つくために熱い電流を通すことを行なう高い機械強さのふしの鋳鉄を採用するために抵抗力があるよくし。
比較優位:
相互回転絶縁材の適度な絶縁材の構造の高い信頼性。
ステンレス鋼のフランジの低い磁気誘導性の高い抵抗。
便利な交通機関および適用範囲が広い取付け。
低損失
低温の上昇
高い機械強さ、強い天候の能力。
顕著なひびの抵抗。
低い熱拡張係数
